Multímetro Digital ET-1002 da Minipa


É um equipamento destinado a medir e avaliar grandezas elétricas como:

  • Tensão elétrica contínua e alternada (função voltímetro).
  • Corrente elétrica contínua e alternada (função amperímetro).
  • Resistência elétrica (função ohmímetro).
  • Condução de eletricidade (Verifica-se a continuidade do sinal).
  • Diodo (Verifica-se que existe condução quando se coloca a ponteira positiva no ânodo e a negativa no cátodo, além de indicar isolação quando ocorre o inverso).
  • Transistor (Verifica-se a amplificação ou interrupção de sinais elétricos).

Manual: ET-1002.pdf


Operações de medidas


Medidas de tensão elétrica (função voltímetro)

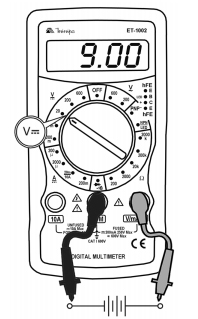

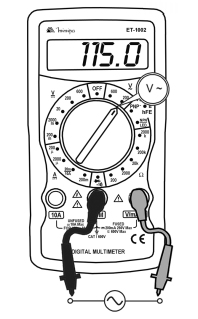

Corrente contínua (CC ou DC)   Corrente alternada (CA ou AC)


Medidas de corrente elétrica (função amperímetro)
A medição da corrente elétrica em um circuito elétrico é feita em Ampéres. Há dois tipos de corrente elétrica: corrente contínua (gerada por pilhas e baterias) e corrente alternada (gerada por usinas que transformam qualquer tipo de energia em elétrica, a qual chega até nossas casas).

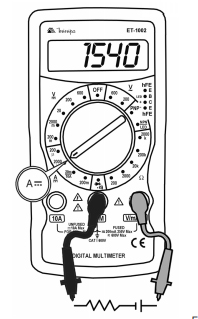

Para medida em volts (pilhas e baterias),

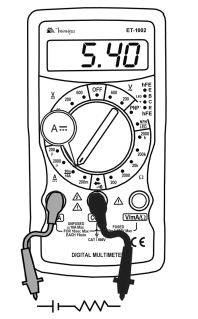

deve-se usar a entrada V/mA/Ω		   Para medida na faixa 10A (usinas),
deve-se usar a entrada de 10A

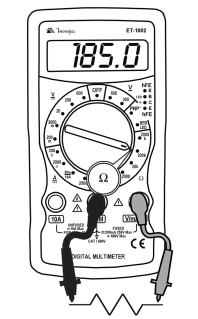

Medidas de Resistência
(função ohmímetro)

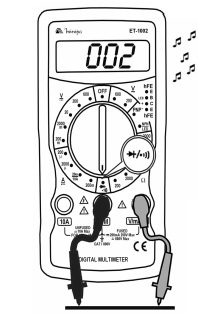

Teste de Continuidade
A resistência elétrica é a medida usada para determinar o fluxo de corrente elétrica e a oposição à passagem da mesma, sendo que esta corrente pode encontrar maior ou menor dificuldade ao passar por uma carga.  Assim, quanto maior o valor da resistência menor será a intensidade da corrente, e quanto menor a resistência, maior a corrente.   É verificado se os condutores se encontram corretamente conectados e se existe continuidade ao longo de todo o seu percurso. Pode ser em uma fiação, cabos, membranas etc.

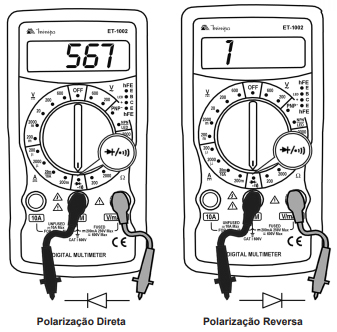

Teste de Diodo

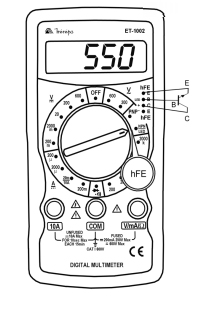

Teste de ganho de Transistores
Diodo é um componente que conduz energia num sentido (direto) e não conduz no sentido contrário (reverso). No sentindo direto, ligamos o positivo (ponta vermelha) do multímetro no anodo, e o comum (ponta preta) no catodo. Verifique o valor indicado no display do multímetro. Se o diodo estiver em bom estado, em uma medição deverá ter sido apresentado uma certa resistência no display, e na outra medição ser apresentado o digito 1.   Uma característica importante de um transistor é o seu ganho estático de corrente, também chamado de beta ouhFE. Esta grandeza nos diz qual é o fato de amplificação de sinal de um transistor, ou quantas vezes a corrente de coletor é maior que a corrente de base.
