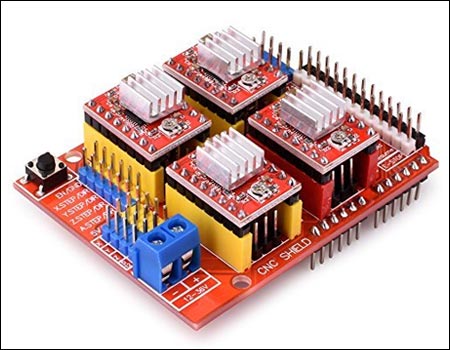

Arduino Shield CNC V3 e Drivers A4988

Descrição

A placa é destinada a montagem de uma impressora CNC (Comando numérico computadorizado) baseada em Arduino. A placa possui os componentes necessários para controlar quatro motores de passo e demais partes do projeto. Possui entrada para alimentação externa, pinos para controle de sensores e soquetes para 4 drivers A4988, ou seja, para controlar 4 motores de passos.

Especificações

• Shield Impressora CNC
• Permite alimentação externa de 12 à 36V

• Soquete para até 4 drivers A4988

• Driver A4988

• Configuração de micro stepping por jumpers

• Botão de reset

Exemplos de projetos desenvolvidos

CNC Machine Engraving
É uma mini CNC (router) para gravação em madeira, plástico e acrílico na medida de 200 x 150 mm. URL: https://goo.gl/soSQe1
