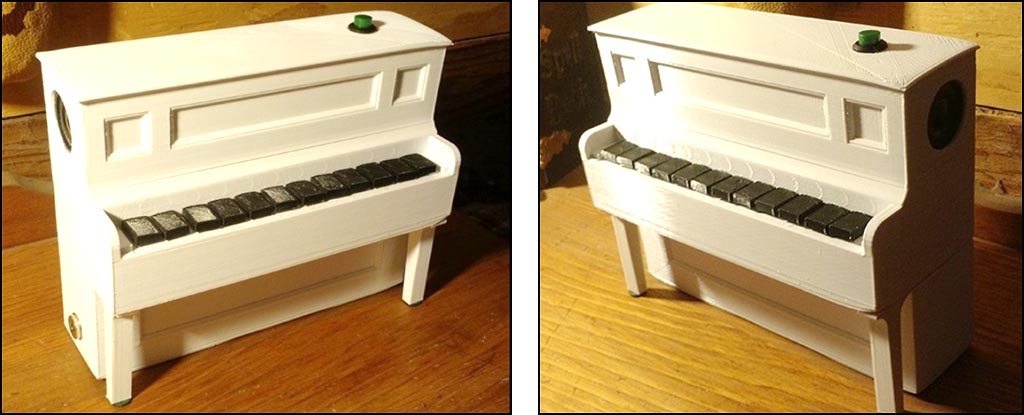

// Projeto: Piano acionado por chave táctil com LED
// Autor: André Luis Silveira
// Data: 05/11/2021

// --------- Música Harry Potter ----- //

int musica[]  = {
        0,494,659,831,740,659,988,880,740,659,831,740,622,698,494,
        0,494,659,831,740,659,988,1175,1109,1047,831,1047,988,932,466,831,659,
        0,831,988,831,988,831,1047,988,932,740,831,932,988,466,494,988,0,
        0,831,988,831,988,831,1175,1109,1047,831,1047,932,988,466,831,659
};
int duracao[] = {
        600,300,450,150,300,600,300,900,900,450,150,300,600,300,900,
        600,300,450,150,300,600,300,600,300,600,300,450,150,300,600,
        300,900,600,300,600,300,600,300,600,300,600,300,450,150,300,
        600,300,600,300,600,300,600,300,600,300,600,300,600,300,450,
        150,300,600,300,900
};
int elementos = sizeof(musica)/sizeof(int);            // Número de notas da música

// --------- Define notas musicais ----- //

#define DO      262
#define RE       294
#define MI       330
#define FA       349
#define SOL     392
#define LA       440
#define SI       494
#define DO_2  523

// ----- Carrega matriz com ordem da escala de notas do teclado ----- //

int melodia[] = {DO,RE,MI,FA,SOL,LA,SI,DO_2};
int teclas = sizeof(melodia)/sizeof(int);              // Número de teclas do piano (melodia)

// ----- Carrega matrizes com relação de pinos usados no arduino (botões e Leds) ----- //

int botao[]    = {12,11,10,9,8,7,6,5};
int led[]        = {A0,A1,A2,A3,A4,A5,3,2};

int buzzer = 13;                                               // Pino do alto-falante
int botao_toca = 4;                                          // Pino do botão que dispara musica

void setup() {

    Serial.begin(9600);
    pinMode(buzzer,OUTPUT);                             // Configura pino buzzer como saída
    pinMode(botao_toca,INPUT_PULLUP);            // Configura botão toca música como entrada

  // ---- Inicializa Botões ----- //

    for(int i=0;i<teclas;i++){
        pinMode(botao[i],INPUT_PULLUP);           // Configura botões do teclado como entradas
    }

  // ---- Inicializa leds ----- //

    for(int i=0;i<teclas;i++){
        pinMode(led[i],OUTPUT);                        // Configura leds como saídas
    }

}

void loop() {

  // ---- Verifica tecla apertada para disparar Música Harry Potter ---- //

    if (digitalRead(botao_toca) == LOW) {         // Botão toca música foi acionado?
        playSom();
    }

  // ---- Verifica tecla apertada no piano ---- //

    for(int i=0;i<teclas;i++) {
        if (digitalRead(botao[i]) == LOW) {        // Botões do teclado foram acionados?
            digitalWrite(led[i],HIGH);
            tone(buzzer,melodia[i],100);
            i=99;
        }
        digitalWrite(led[i],LOW);
    }
    delay(10);

}

// ---- Toca Música Harry Potter ---- //

void playSom() {
       for(int i=0;i<elementos;i++){
            tone(buzzer,musica[i],duracao[i]);
            EstadoLed (i,1);
            delay(duracao[i]);
            EstadoLed (i,0);
      }
}

// ---- Liga ou desliga Led segundo a melodia da Música Harry Potter ---- //

void EstadoLed (int n, int estado) {

// ---- n = nota tocada
// ---- estado = 0 (desliga) ou 1 (Liga) led

      int nota = map(musica[n],0,1175,DO,DO_2);     // --- Reduz intervalo de notas para escala do teclado
      for(int i=0;i<=teclas;i++){
          if (nota<=melodia[i]){
              digitalWrite(led[i],estado);
              i = 99;
          }
      }
}
