Módulo Relé 1, 2, 4 e 8 canais 5V

Descrição

O módulo permite uma integração com uma ampla gama de microcontroladores como Arduino. A partir das saídas digitais pode-se, através do relé, controlar cargas maiores e dispositivos como motores AC ou DC, eletroímãs, solenóides e lâmpadas incandescentes. Cada canal possui um LED para indicar o estado da saída do relé.

Caracteristicas

Modelo: FC-32

Tensão de operação: 5V DC (VCC e GND)

Tensão de saída: 30 VDC a 10A ou 250 VAC a 10A

Tensão de sinal: TTL 5VCD (IN1 e IN2)

Carga nominal: 10 A 250V AC / 10A 125 V AC / 10 A 30 V DC / 10 A 28 V DC

Número de canais: 1, 2, 4 e 8

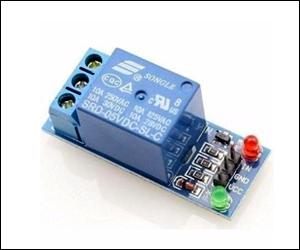

Módulo Relé 5V 1 Canal

Módulo Relé 5V 2 Canais

Módulo Relé 5V 4 Canais

Projeto(s) relacionado(s)

Acionando uma Lâmpada com Relé e Sensor de Movimento e Presença

O projeto utiliza um sensor usa Módulo Motion detector HC-SR501, e Módulo Relé 5V de 1 canal, placa Arduino Uno R3, soquete de lâmpada, lãmpada LED, Jumpers e fiação para lâmpada para construir um circuito que irá acender automáticamente uma lâmpada quando alguém entrar no recinto.

// Projeto: Acionando uma Lâmpada com Sensor de Movimento e Relé
// Autor: André Silveira
// Data: 15/02/2019

int PinoPIR = 4;        	                            // Pino do Sensor PIR (HC-SR501)
int PinoLamp = 10;			            // Pino Lãmpada

void setup() {
    Serial.begin(9600);
    pinMode(PinoPIR,INPUT);                     // Inicializa pino como input
    pinMode(PinoLamp,OUTPUT);               // Inicializa pino Lãmpada como output
}

void loop() {

    Serial.print("Sensor de movimento: ");
    if (digitalRead(PinoPIR) == HIGH) {      // Verifica se Sensor PIR (HC-SR501) foi ativado
        digitalWrite(PinoLamp, HIGH);
        Serial.println("presente");
    } else {
            digitalWrite(PinoLamp, LOW);
            Serial.println("ausente");
            }
    delay(1);
}

Ligando e desligando um Motor DC através do Monitor Serial

O projeto utiliza sensor Módulo Relé 5V de 1 canal, Arduino Uno R3 e Jumpers para ligar ou desligar um Motor DC.

// Projeto: Acionando uma Lâmpada com Sensor de Movimento e Relé
// Autor: André Silveira
// Data: 15/02/2019

int pinoRELE = 10; 					// pino ao qual o Módulo Relé está conectado
int EntradaDados;       				// variavel para ler dados recebidos pela serial

void setup() {
  Serial.begin(9600); 					// inicializa a comunicação serial em 9600bps
  pinMode(pinoRELE, OUTPUT); 			// seta o pino como saída
  digitalWrite(pinoRELE, HIGH); 			// desliga o pino
  Serial.println("Digite A (acina) ou D (desliga) para controlar Motor DC");
}

void loop() {

  // ----- verifica se tem algum dado na serial ----- //

  if  (Serial.available() > 0) {

     EntradaDados = Serial.read();  		// lê o primeiro dado do buffer da serial
     if (EntradaDados == 'A') {         		// se for A
        digitalWrite(pinoRELE, LOW);   		// aciona o pino
        Serial.println(" Motor acionado");
     }

     if (EntradaDados == 'D') {        		// se for D
        digitalWrite(pinoRELE, HIGH);   		// desativa o pino
        Serial.println(" Motor desligado");
     }

  }
}
