7.5. Acende LED quando escurece (sensor LDR)

O circuíto utiliza 1 bateria de lítio de 3V, resistores, 1 fotoresistor 3 mm LDR (Light Dependent Resistor), 1 mini ou micro Led Verde, Transistor e Chave deslizante on/off .

O sensor LDR é o principal componente do circuito e é utilizado para medir o nível de luz do ambiente. Quando o ambiente fica escuro, o Led acende. Ele funciona como um resistor variável que muda sua resistência de acordo com a quantidade de luz que recebe: quanto mais luz, menor a resistência, e quanto menos luz, maior a resistência

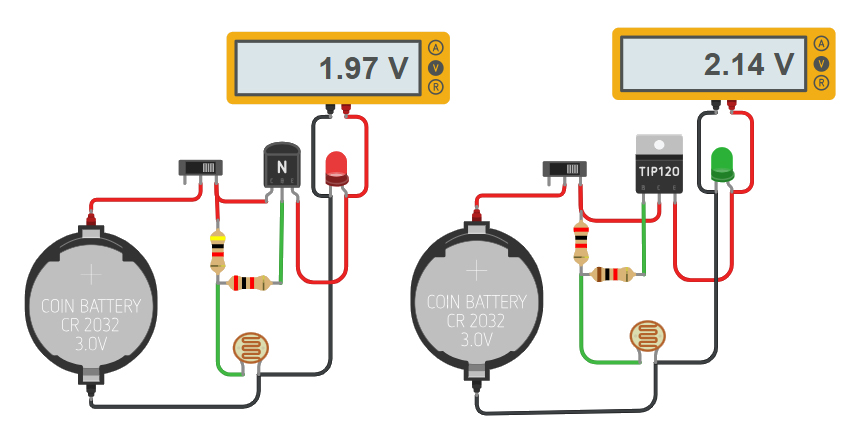

Na versão da esquerda o sensor LDR está ligado a base do Transistor NPN 2N2222 (BJT) e ao divisor de tensão. Na versão da direita o Transistor utilizado é o NPN TIP120.

Um divisor de tensão é um circuito elétrico usado para reduzir uma tensão de entrada mais alta para um valor menor. Basicamente, ele divide a tensão de entrada por um fator específico para obter a tensão desejada. Esse tipo de circuito é especialmente útil quando precisamos adaptar uma tensão para ser compatível com um componente, como um microcontrolador, que só opera com tensões mais baixas.

O divisor de tensão é formado por dois resistores. O primeiro é o potenciômetro de 4 K, mais a resistência de 2K de proteção. Como a luz incide sobre a superfície do LDR, ele muda sua resistência. Quanto mais luz, menor será a resistência e menor a queda de tensão. Quanto menos luz, maior será a resistência e maior a queda de tensão através dela. Como a queda de tensão aumenta, o mesmo acontece com o Transístor NPN 2N2222, até o momento em que a tensão é suficiente para acionar o Led.
