5.7. Controlando sentido do motor com Relé

Projeto inverte giro de motor com chave táctil e relé

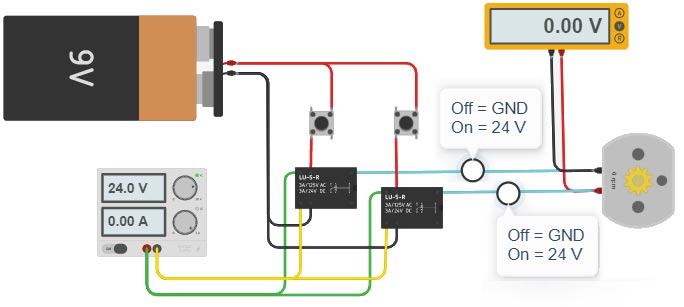

No circuíto abaixo, duas chaves tácteis são utilizadas para mudar o sentido do giro de um motor de corrente contínua (CC ou DC). Ao clicar-se em cada chave em separado, os módulos relés são acionados para controlar a inversão do sentido da corrente do motor. Os módulos relé também alimentam o motor com 24 V de corrente.
