Diodos, resistores, capacitores e transistores

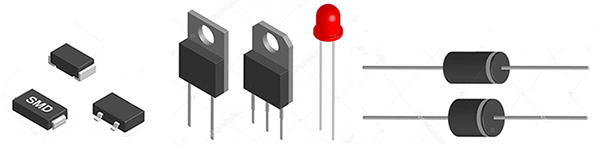

Diodo

São dispositivos eletrônicos que permitem que a corrente elétrica o atravesse em apenas um sentido. O diodo é composto por materiais semicondutor (silício ou germânio) e é indicado para aplicação em circuitos de estabilização e divisão de tensão.

Como estabilizador de tensão ele tem a função de proteger aparelhos eletrônicos (Arduino), pois garante uma tensão estabilizada ou homogênea e livre dos principais distúrbios da rede elétrica (surtos, subtensão e sobretensão). Como divisor de tensão ele tem a função de proteger aparelhos eletrônicos (Arduino), pois garante uma tensão continua.





Como exemplo pode-se citar o LED, que é um Diodo Emissor de Luz (LED) empregado em sinalização e iluminação.

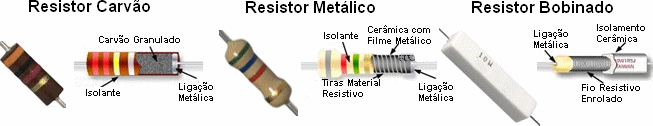

Resistores

São dispositivos eletrônicos cuja função é oferecer oposição à passagem de corrente elétrica causando uma diferença de potencial entre seus terminais, segundo a Lei de Ohm.

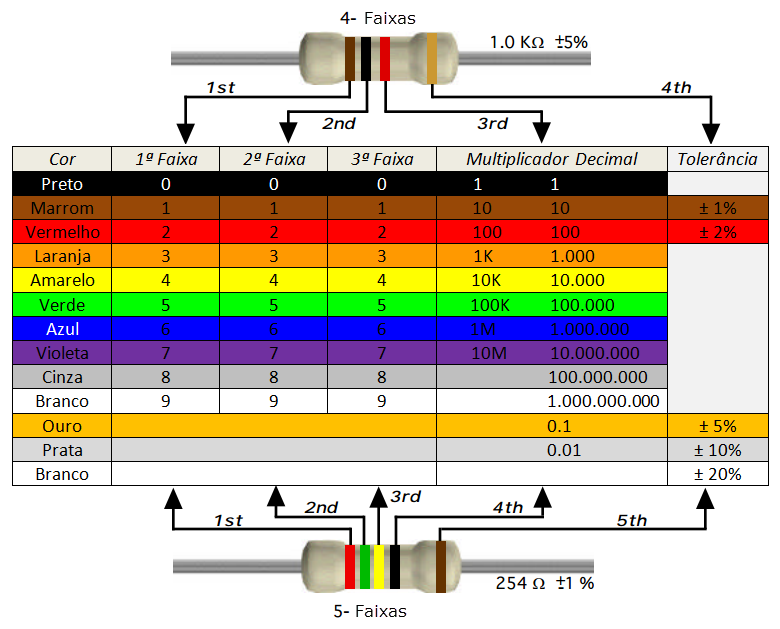

Para escolha, veja as cores e as respectivas resistências => Cálculadora de código da Cor de resistores

Capacitores

São componentes eletrônicos construídos a partir de duas placas ou superfícies (armadura) condutoras, separadas por um meio isolante (dielétrico). O capacitor possui a propriedade de acumular cargas elétricas em sua estrutura, e a essa propriedade chamamos de Capacitância.

Transistores

São os componentes eletrônicos mais importantes. Com eles foi possível substituir as válvulas eletrônicas, que eram dispositivos de tamanho muito elevado, pouco eficiente e de alto consumo quando comparado com o moderno transistor. Com todas essas vantagens, o transistor permitiu uma redução significativa no tamanho dos computadores. Ele é utilizado para controlar o fluxo de eletricidade em um equipamento eletrônico.



Indutores

São dispositivos eletrônicos capazes de armazenar energia em forma de campo magnético. Esse campo magnético é gerado pela corrente elétrica que passa pelo indutor. A capacidade de armazenar energia em forma de campo magnético é medida pela grandeza Henry (H).

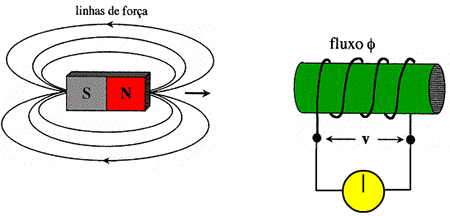

No exemplo abaixo, um imã está gerando
