Módulo Sensor de Luz LDR KY-018Descrição
Caracteristicas
Pinagem
|
/* Projeto: Informa temperatura e umidade Autor: André Silveira Data: 20/09/2020 */ #include "LiquidCrystal.h" int Pino_temperatura=A0; int Pino_umidade=A1; int TemperaturaTensao; float Tensao; float TemperaturaC; float TemperaturaF; // Inicializa instancia de classe do LiquidCrystal LiquidCrystal lcd(5,6,A2,A3,A4,A5); void setup() { Serial.begin(9600); Serial.println("Temp. e Umidade"); lcd.begin(16,2); lcd.clear(); lcd.setCursor(0,0); lcd.print("Temp. e Umidade:"); } void loop() { // --- Leitura da tensao no Sensor de Umidade --- // float umidade = analogRead(Pino_umidade); umidade = (umidade/1023); umidade = umidade*100.; // --- Faz a leitura da tensao no Sensor de Temperatura --- // TemperaturaTensao=analogRead(Pino_temperatura); Tensao=TemperaturaTensao*5; Tensao=Tensao/1024; // --- Converte a tensao lida em Graus Celsius --- // TemperaturaC=(Tensao-0.5)*100; // --- Converte a tensao lida em Fahrenheit --- // TemperaturaF=(TemperaturaC*9/5)+32; lcd.setCursor(0,1); lcd.print(TemperaturaC); lcd.print(" C"); lcd.setCursor(8,1); lcd.print(umidade); lcd.print(" % "); } |

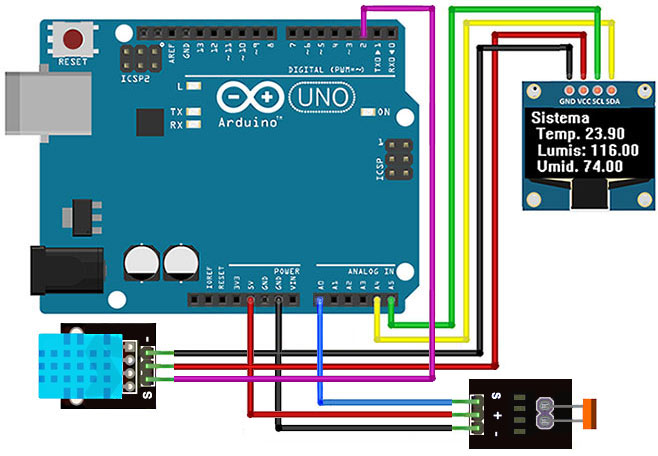

A versão usa Arduino Uno R3, Display Oled 0,96 128x64, Módulo Sensor DHT11 e Módulo Sensor de Luz LDR KY-018 para informar a temperatura, umidade e luminosidade do meio-ambiente.
/* Programa: Informa temperatura, umidade e luminosidade com sensor DHT11 e LDR Autor: André Luis Marques da Silveira Data: 23/03/201 */ #include "Wire.h" // Biblioteca para enviar e receber dados TWI/I2C #include "Adafruit_GFX.h" // Biblioteca para processamento gráfica #include "Adafruit_SSD1306.h" // Biblioteca do controlador SSD1306 (128x64 e 128x32) #include "DHT.h" // Biblioteca sensor DHT11 // Variáveis de luminosidade, temperatiura, etc. float luminosidade = 0; float temperatura = 0; float DHT11_temperatura = 0; float DHT11_umidade = 0; int PINO_DTH11 = 2; int PINO_LDR = A0; Adafruit_SSD1306 display = Adafruit_SSD1306(); // Cria objeto Adafruit_SSD1306 DHT dht(PINO_DTH11, DHT11); // Cria objeto para sensor DHT11T void setup() { pinMode(PINO_DTH11, INPUT); // Define pino do Sensor DHT11 pinMode(PINO_LDR, INPUT); // Define pino do Sensor LDR dht.begin(); // Inicializa biblioteca WIRE Wire.begin(); // Inicializa biblioteca sensor DHT11 display.begin(SSD1306_SWITCHCAPVCC, 0x3C); // Inicializa dysplay com endereço I2C 0x3C display.setTextColor(WHITE); // Define cor do texto display.setTextSize(1); // Define tamanho da fonte do texto display.clearDisplay(); // Limpa as informações do display } void loop() { display.setCursor(0,0); // Posição do cursor na tela display.clearDisplay(); // Limpa display display.print("Sistema"); // Escreve texto no display // --- lê sensor DHT11 - temperatura e umidade --- DHT11_temperatura = dht.readTemperature(); DHT11_umidade = dht.readHumidity(); display.setCursor(10,8); // Posição do cursor na tela display.print("Temp.:"); // Escreve texto no display display.setCursor(55,8); // Posição do cursor na tela display.print(DHT11_temperatura); // Escreve texto no display display.setCursor(10,16); // Posição do cursor na tela display.print("Umid: "); // Escreve texto no display display.setCursor(55,16); // Posição do cursor na tela display.print(DHT11_umidade); // Escreve texto no display // --- lê sensor LDR - Luminosidade --- luminosidade = map(analogRead(PINO_LDR), 0, 1023, 255, 0); display.setCursor(10,24); // Posição do cursor na tela display.print("Lumis: "); // Escreve texto no display display.setCursor(55,24); // Posição do cursor na tela display.print(luminosidade); // Escreve texto no display display.display(); // Mostra texto no display delay(1500); // Aguarda intervalo de 1,5 segundos } |
O sistema segue a luz solar para carregar uma bateria de Ion de Lítio. Usa uma placa de Arduíno UNO R3, 2 Células solares (Painel solar), 1 bateria de Ion de Lítio, 2 micro servo motores, 1 carregador de bateria TP4056, 2 Sensores de Luz LDR e Luminosidade (A050) e 1 Módulo de LiquidCrystal I2C com display LCD 16x2.
O utiliza para movimentar a placa solar um suporte to tipo “Pan/Tilt” e dois micro servo motores. O suporte possibilita um movimento de rotação no eixo Y (pan) e outro de rotação no eixo X (tilt). A combinação destes movimentos dá uma amplitude de movimento capaz de alcançar todas as posições do sol.
