Circuito Integrado 555

Um circuito eletrônico integrado (CI) incorpora miniaturas de diversos componentes eletrônicos - tais como transistores, diodos, resistores e capacitores - gravados em uma pequena lâmina de silício (Chip). O chip é montado e selado em um bloco de plástico ou cerâmica com terminais que são conectados aos seus componentes por pequenos fios condutores.

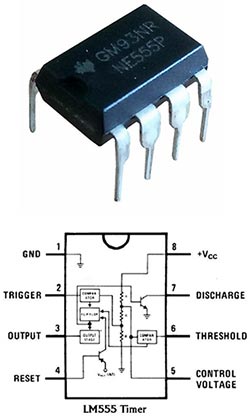

O CI 555 é composto por 23 transistores, 2 diodos e 16 resistores em um encapsulamento duplo em linha de 8 pinos. Da família de temporizadores temos ainda o CI 556, composto de dois temporizadores 555 combinados em um encapsulamento de 14 pinos, dentre outros.

As principais aplicações do CI 555 são:

  1. Detector de Ausência de Pulso.
  2. Divisor de Frequência.
  3. Gerador/Emissor de pulso.
  4. Inversor.
  5. Metrônomo/Pisca-Pisca.
  6. Modulador por largura de pulso.
  7. Oscilador de Áudio Básico.
  8. Oscilador Intermitente.
  9. Oscilador Modulado em Frequência.
  10. Sensor Foto-Elétrico.
  11. Temporizador.

Projeto(s) relacionado(s)

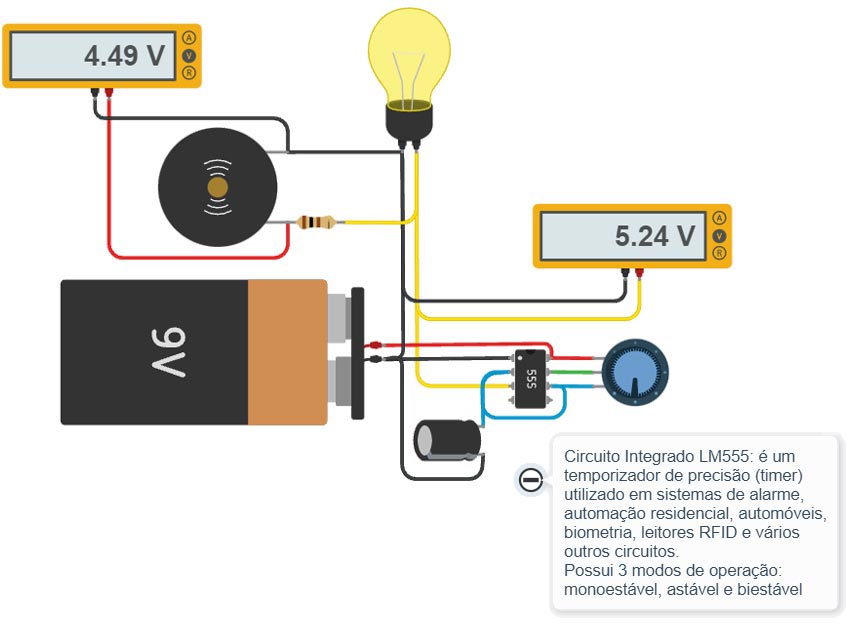

Pisca-pisca lâmpada de bulbo de 9 V com CI 555

Este projeto utiliza CI 555, bateria de lítio de 9V, alto-falante (Buzzer Ativo KY-012), capacitor polarizado 220 uF/9 V, lâmpada de bulbo de 9 V, Potenciômetro de 2 KΩ e resistor de 100 Ω. O projeto cria um pisca-pisca com regulagem de velocidade por meio de um potenciômetro.




1) Versão 1: Projeto de um Higienizador de máscara Covid com CI 555

O circuíto abaixo utiliza uma Fonte DC Chaveada de 12 Volts, Chave deslizante on/off, CI 555, 2 Resistores, Capacitor, chaves tácteis e lâmpadas LED UV. O circuito opera com o CI 555 no modo monoestável (funcionando como um disparador) para acionar por um tempo determinado uma luz UV.

Quando o CI 555 recebe um sinal no pino 2 (Apertando a chave tátil gatilho) é gerado um pulso elétrico de duração específica no pino 3 (Output - alimenta de corrente os Leds). Depois de determinado tempo a corrente no pino 3 é desligada. Se durante o período em que a corrente no pino 3 está ligada for emitido um sinal no pino 4 (Apertando a chave tátil reset), ela será cortada. O circuito utiliza um resistor para determinar o tempo de descarga. Ele está conectado ao pino 7. Quanto maior o valor da resistência, maior será o tempo em que os Leds ficam ligados.



2) Versão 2: Projeto de um Higienizador com Módulo relé com temporizador

Outra alternativa é utilizar um circuito pronto. No exemplo abaixo, utilizou-se o Módulo relé com temporizador. O usuário coloca sua máscara em uma gaveta. Ao fechar a gaveta, o temporizador acionado uma lâmpada UV por 30 segundos. O temporizador permite programar o tempo de exposição da máscara a luz UV.




Broche ou pingente vagalume: pisca pisca com sensor de luminosidade

O circuíto abaixo utiliza 1 bateria de lítio de 3V, 1 Capacitor polarizado de 100 uF/4 Volts, 1 resistor de 1 kΩ, 2 resistores de 3kΩ, 1 resistor de 100 kΩ, 1 fotoresistor 3 mm LDR (Light Dependent Resistor), 1 mini ou micro Led Verde, 1 Transistor NPN 2N2222 (BJT) ou NPN BC548, Chave deslizante on/off e Circuito Integrado 555.

O sensor LDR é o principal componente do circuito e é utilizado para medir o nível de luz do ambiente. Quando o ambiente fica escuro, o Led verde pisca como um vagalume.

O sensor LDR está ligado a base do Transistor NPN 2N2222 (BJT) e ao divisor de tensão. O divisor de tensão é formado por dois resistores. O primeiro é o potenciômetro de 10 K, mais a resistência de 2K de proteção. Como a luz incide sobre a superfície do LDR, ele muda sua resistência. Quanto mais luz, menor será a resistência e menor a queda de tensão. Quanto menos luz, maior será a resistência e maior a queda de tensão através dela.

Como a queda de tensão aumenta, o mesmo acontece com o Transístor NPN 2N2222, até o momento em que a tensão é suficiente para acionar o CI 555. A quantidade de luz/tensão necessária para acionar o CI 555 pode ser mudada, alterando o valor do resistor que funciona como potenciômetro. Quando o CI 555 é acionado, é gerado um pulso elétrico de duração intermitente que alimenta o Led Verde, gerando o efeito do piscar.

Acesse o circuito: https://www.tinkercad.com/things/cDLFcDJ3eQn-133-broche-vagalume-com-sensor-ldr-e-ci-555
