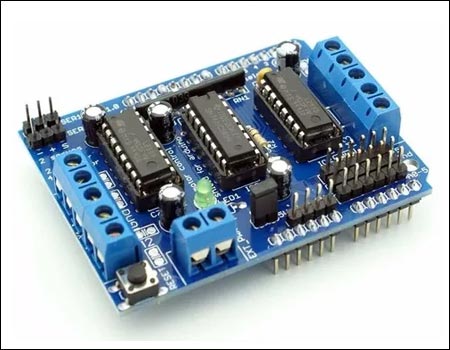

Motor Shield L293D

Descrição

O Motor Shield L293D permite controlar até 4 motores de corrente continua (CC), 2 Servo motores ou 2 motores de Passos. O chip L293D também é conhecido como um tipo de Ponte H. É compatível com Arduino Uno e Arduino Mega.

Especificações:

• Chip: 293D
• Tensão de saída: 4,5-16V
• Corrente de saída: 600 mA por canal

• 4 Pontes H de 0,6A por Ponte com proteção térmica
• Jumper para conexão de alimentação externa
• Botão de Reset

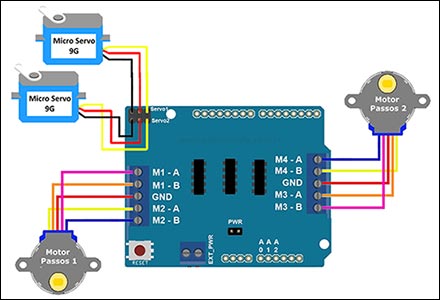

Montagem com 2 Micro Servos e 2 Motores de Passos		Montagem com 2 Micro Servos e 4 Motores Corrente Continua

Projeto(s) relacionado(s)

Mini Plotter
Projeto de mini plotter de impressão por caneta criado por André Luis Marques da Silveira. Materiais utilizados: Arduino Uno, Motor Shield L293D, 2 Motores de passos 5V 28BYJ, 1 Servo Motor 9G SG90, 8 Polias plásticas de varal de roupa, 14 Parafusos, 1 Rolo de barbante, 1 Espeto de churrasco, 1 Peça de MDF - 0,5x60x80cm, 1 Tubo de cola 100 g, 1 Lixa de madeira, 1 Lata de Spray preto e 2 Atílios.
