8.2. Estação sanitária automatizada

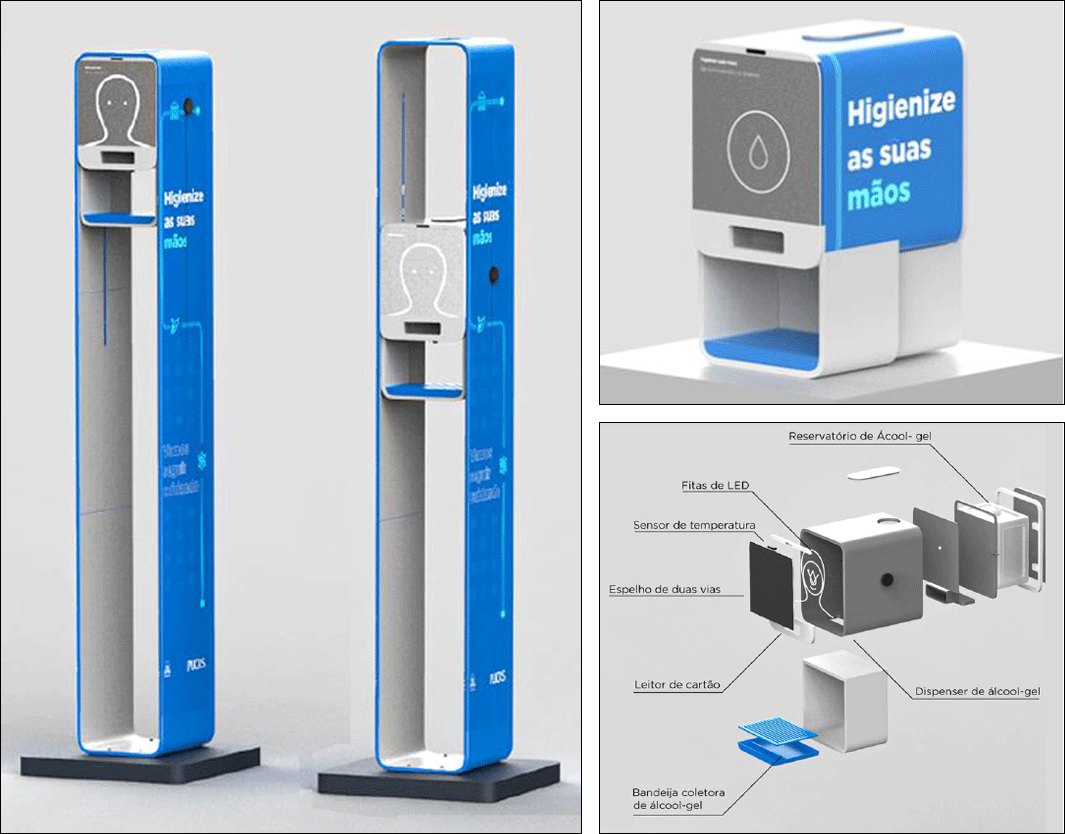

Estação sanitária automatizada: dispenser de sabonete ou álcool gel

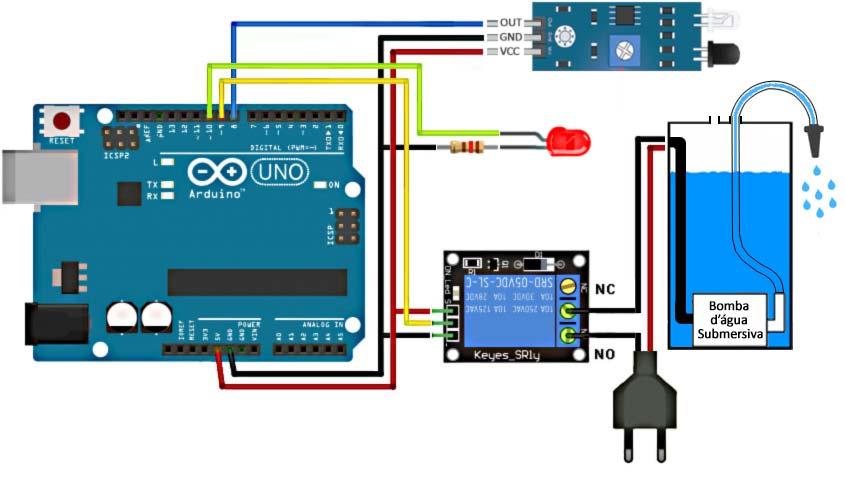

Esta versão do projeto "DIY Automatic Alcohol Dispenser" utiliza placa Arduino Uno R3, Módulo Relé 5V de 1 canal, Módulo Sensor Reflexivo de obstáculo (KY-032), Bomba d’água Submersiva 3-6V, resistor de 100 ohms e um LED para acionar um dispenser de sabonete ou álcool gel. Pode-se acrescentar ao projeto um Sensor de Nível de Líquidos sem Contato XKC-Y25-NPN (sabonete ou álcool gel) que detecta a necessidade de reposição e encaminha uma mensagem pela Internet a uma central de controle.

/*
Projeto: Estação sanitária automatizada: dispenser de sabonete ou álcool gel
Autor: André Silveira
Data: 03/04/2020
*/

#define pinoLed 10                        // Pino Led
#define pinoRele 9                         // Pino Rele
#define pinoSensor 8;                    // Pino Sensor Infravermelho Reflexivo

void setup() {
   Serial.begin(9600);
   pinMode(pinoLed, OUTPUT);         // Declara o pinoLed como Saída
   pinMode(pinoRele, OUTPUT);        // Declara o pinoRele como Saída
   pinMode(pinoSensor, INPUT);       // Declara o pinoSesor como entrada

   digitalWrite(pinoLed, LOW);         // Desliga Led
   digitalWrite(pinoRele, LOW);        // Desliga Relé/Bomba
}

void loop() {

// ---- Testa se o sensor de obstáculo foi ativado  ---- //

  if (digitalRead(pinoSensor) == LOW){
      digitalWrite(pinoLed, HIGH);     // Acende Led
      digitalWrite(pinoRele, HIGH);    // Liga Relé/Bomba
      delay(100);                             // Tempo que a bomba fica ativa em milissegundos
  }

  digitalWrite(pinoLed, LOW);          // Apaga Led
  digitalWrite(pinoRele, LOW);         // Desliga Relé/Bomba
  delay(5000);                               // Aguarda 5 segundos

}
