13.3. Broche ou pingente vagalume com sensor LDR e CI 555


Broche ou pingente vagalume: pisca pisca com sensor de luminosidade

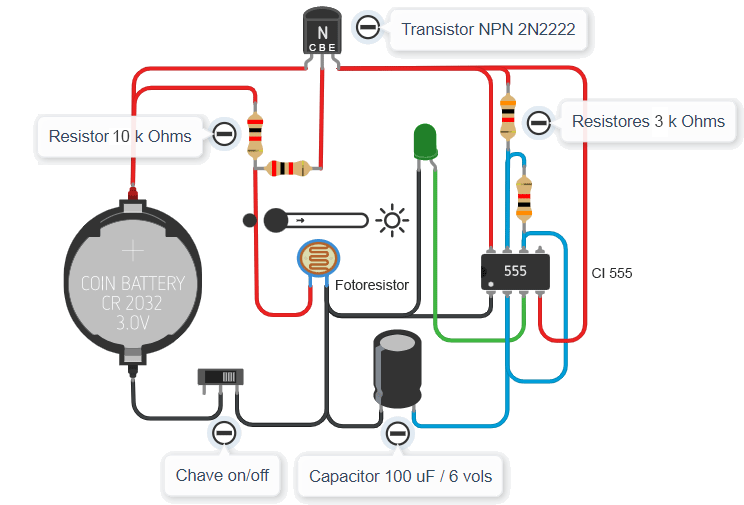

O circuíto abaixo utiliza 1 bateria de lítio de 3V, 1 Capacitor polarizado de 100 uF/4 Volts, 1 resistor de 1 kΩ, 2 resistores de 3kΩ, 1 resistor de 100 kΩ, 1 fotoresistor 3 mm LDR (Light Dependent Resistor), 1 mini ou micro Led Verde, 1 Transistor NPN 2N2222 (BJT) ou NPN BC548, Chave deslizante on/off e Circuito Integrado 555.

O sensor LDR é o principal componente do circuito e é utilizado para medir o nível de luz do ambiente. Quando o ambiente fica escuro, o Led verde pisca como um vagalume.

O sensor LDR está ligado a base do Transistor NPN 2N2222 (BJT) e ao divisor de tensão. O divisor de tensão é formado por dois resistores. O primeiro é o potenciômetro de 10 K, mais a resistência de 2K de proteção. Como a luz incide sobre a superfície do LDR, ele muda sua resistência. Quanto mais luz, menor será a resistência e menor a queda de tensão. Quanto menos luz, maior será a resistência e maior a queda de tensão através dela.

Como a queda de tensão aumenta, o mesmo acontece com o Transístor NPN 2N2222, até o momento em que a tensão é suficiente para acionar o CI 555. A quantidade de luz/tensão necessária para acionar o CI 555 pode ser mudada, alterando o valor do resistor que funciona como potenciômetro. Quando o CI 555 é acionado, é gerado um pulso elétrico de duração intermitente que alimenta o Led Verde, gerando o efeito do piscar.

Acesse o circuito: https://www.tinkercad.com/things/cDLFcDJ3eQn-133-broche-vagalume-com-sensor-ldr-e-ci-555
