Módulo Foto Interruptor KY-010 (Light Blocking)

Descrição

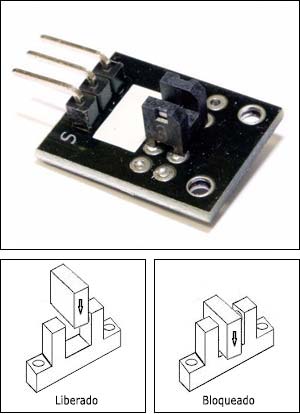

O Módulo (Óptico) Foto Interruptor KY-010 é constituído de um emissor e um detector óptico (infravermelho), onde um feixe de luz é emitido do emissor para o receptor e quando este feixe é bloqueado, a saída do módulo sofre alteração e se o mesmo estive conectado a uma plataforma microcontrolada, uma ação poderá ser executada sempre que a saída do módulo for alterada. Este Módulo pode ser utilizado para executar ações específicas sempre que o sinal do emissor para o receptor for bloqueado.

Caracteristicas

Tensão de operação: 3,3 a 5VDC

Tipo de chave: óptica

Tecnologia: infravermelho

Dimensões: 15mm(L) X 7mm(A) X 19mm(C)

Peso: 2g

Pinagem

VCC: 3,3 a 5V DC

GND: GND

SINAL: Saída digital Sistema NA

Projeto(s) relacionado(s)

Sistema de alarme para um cofre

O projeto utiliza Arduino Uno R3 ou Arduino Nano, Módulo Buzzer Ativo KY-012, LED e Módulo Foto Interruptor KY-010. Quando o sensor KY-010 está liberado (desbloqueado) um LED é acesso e um sinal sonoro é emitido.

// Projeto: SENSOR INTERRUPTOR
// Acende LED e emite ALARME (BUZZER) se sensor for desbloqueado
// Autor: André Silveira
// Data: 23/03/2018

int LedOutput = 10; 						// Define pino para LED OUTPUT
int Buzzer = 2;        						// Define pino para BUZZER OUTPUT
int SensorPin = 3;   						// Define pino para SENSOR INTERRUPTOR INPUT
int Value;               						// Define uma variável

void setup()  {
    pinMode(LedOutput,OUTPUT);   			// Seta LED OUTPUT
    pinMode(Buzzer,OUTPUT);        			// Seta BUZZER OUTPUT
    pinMode(SensorPin,INPUT);      			// Seta SENSOR INTERRUPTOR INPUT
}

void loop()  {

    Value=digitalRead(SensorPin);   			// Le SENSOR INTERRUPTOR
    if  (Value==LOW) { 					// Senor está interrompido
         digitalWrite(LedOutput,HIGH);     		// Liga LED
         tone(Buzzer,262,200); 				// Emite alarme
         delay(0);
    } else {  							// Sensor está liberado
            digitalWrite(LedOutput,LOW);  		// Desliga LED
           }
}
